Geiger Gelenklager 90° 22/85 11,9 SW6(300)

816F161200

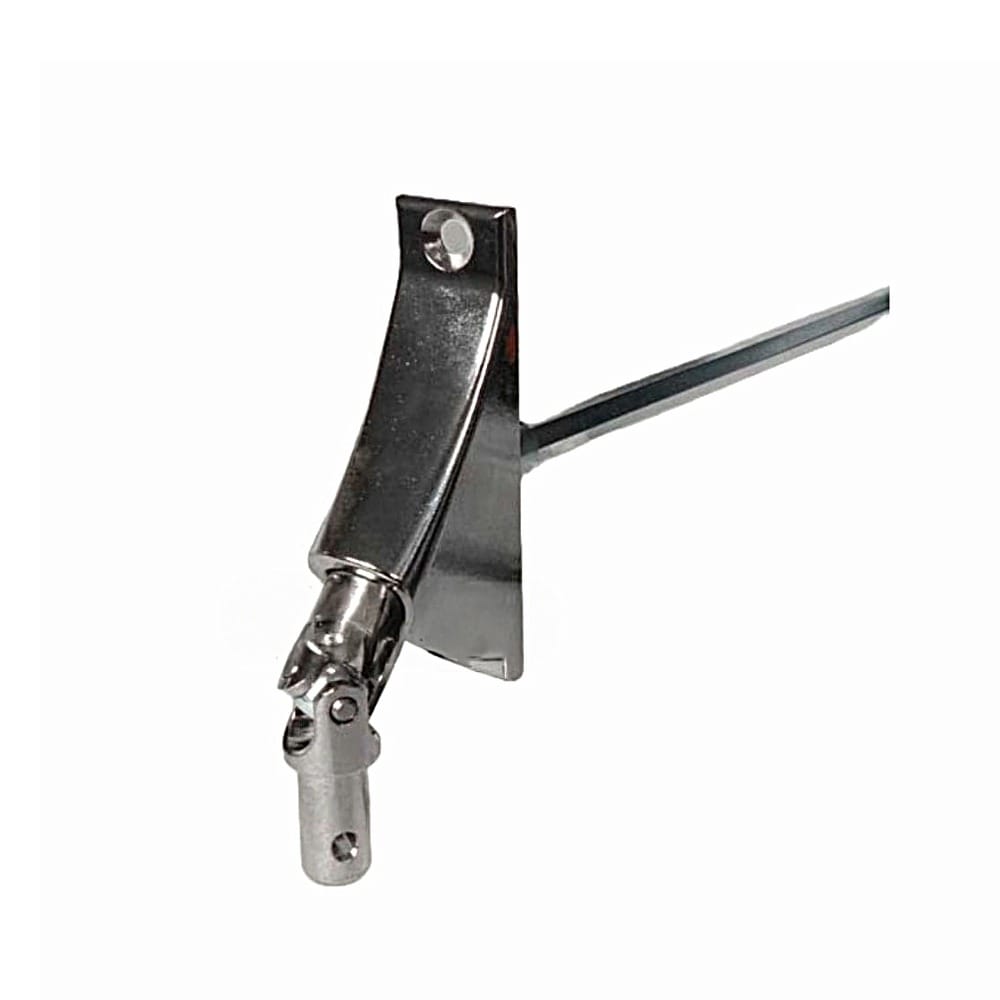

Das Gelenklager von GEIGER wird zur Umlenkung des Kurbelantriebes und als Wanddurchführung zum Getriebe verwendet. Die universelle Ausführung der 90° Gelenklagerplatte erlaubt gerade oder schräge Ableitung auch dort, wo der zur Bedienung erforderliche Ablenkungswinkel über dem für Kreuzgelenke und Gelenklager zulässigen Ablenkungswinkel von 45° liegt. Erreicht wird dies durch Einsatz eines kugelgelagerten Doppelkreuzgelenks, welches eine komfortable und langlebige Bedienung aller Ablenkungswinkel zwischen 45° und 90° ermöglicht.

• Gelenklager Ø 16 mm
• Ablenkungswinkel: bis 90°
• Einsatzgebiet: Umlenkung des Kurbelantriebs und Wanddurchführung zum Getriebe
• max. Drehmoment: 3 Nm
• Doppelkreuzgelenk aus Stahl (glanzvernickelt)
• Verbindungsstab aus Stahl (glanzvernickelt)
• Befestigungsplatte aus Zinkdruckguss (glanzvernickelt)
• max. Ablenkung: 90°
• Durchmesser: 16 mm

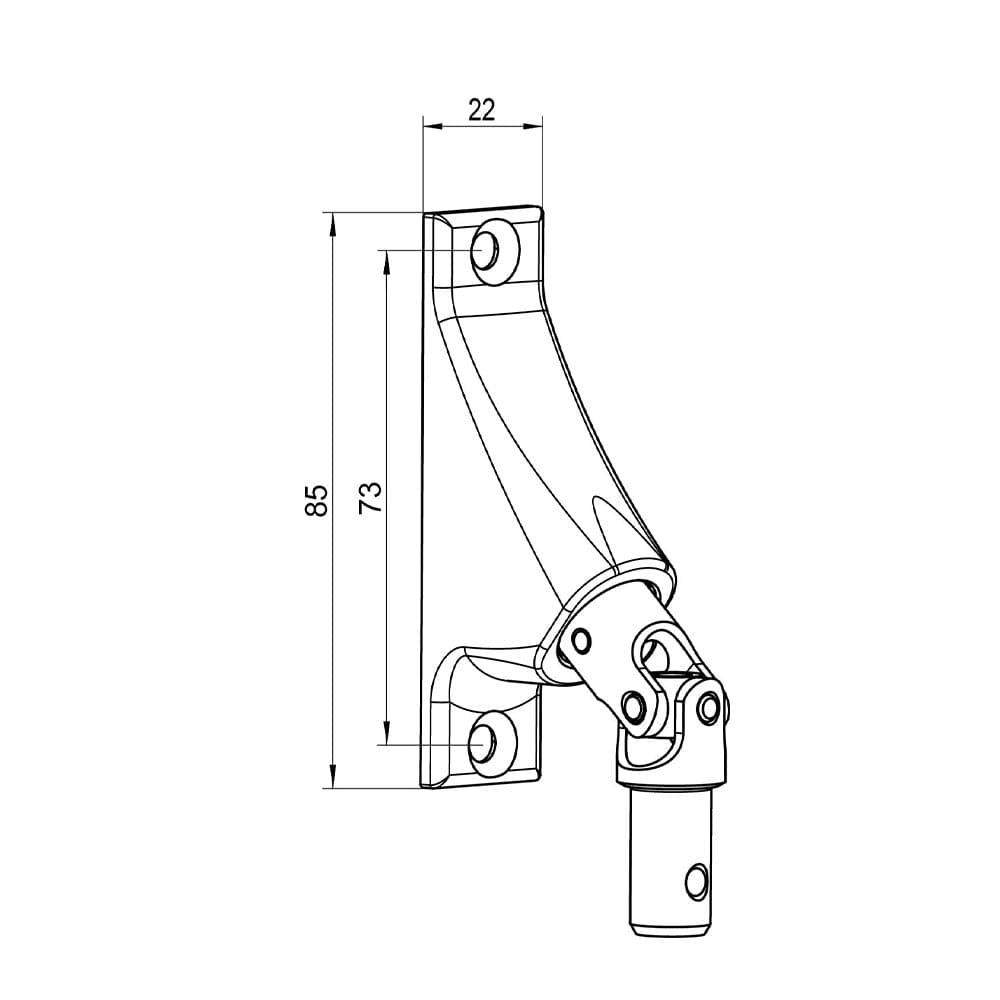

• Befestigungsplatte: 22 x 85 mm (2-Loch)
• Anschlusszapfen: 11,9 mm
• Verbindungsstab: Sechskant 6 mm (Länge 300 mm)
• Hergestellt in Deutschland
• Material: Zink und Stahl (glanzvernickelt)

• Farbe: Silber


Lieferumfang: 1 Stück
